Ролик конвейера

Пластмассовые и стальные ролики для конвейеров в технологических линиях

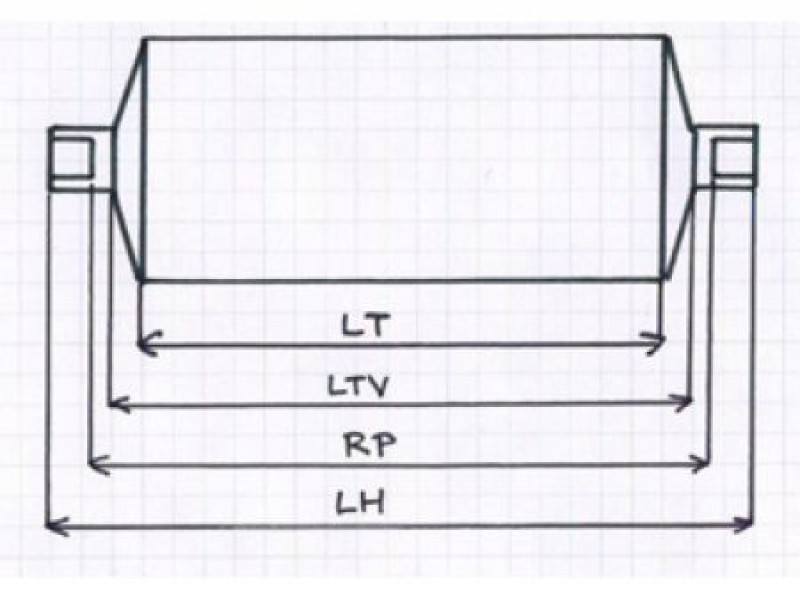

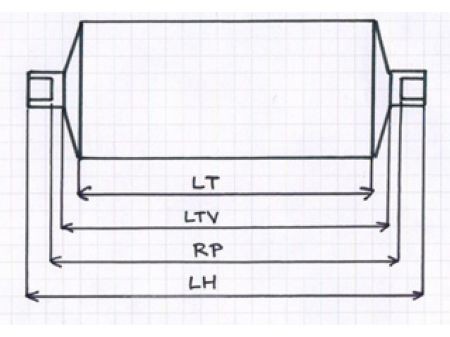

Чертёж с размерами

Ролик конвейера


Конструкция PDV (пластмассовый ролик конвейера - ПРК)

Корпус стандартного ПРК изготовлен из полиуретановой трубки с толщиной стенки 12 или 15 мм. ПРК поставляем с диаметром 89 и 108 мм любой длины до 750 мм. Стальной вал диаметром 20 мм оборудован подшипниками 6204 2 RS - с двух сторон защищены пластмассой. Полиамидная крышка с внутренним лабиринтом защищает подшипник с внешней стороны и предотвращает проникновение загрязнений во внутреннее пространство ПРК. Коническая форма крышки предотвращает оседание посторонних предметов между крышкой и корпусом конвейера.



Конструкция ODV (стального ролика конвейера - СРК)

Корпус стандартного СРК изготовлен из стальной трубки толщиной 2 или 3 мм - по желанию заказчика. СРК поставляем с 89 мм любой длины до 1500 мм. Стальной вал диаметром 20 мм оборудован подшипниками 6204 2 RS - с двух сторон защищены пластмассой. Полиамидная крышка с внутренним лабиринтом защищает подшипник с внешней стороны и предотвращает проникновение загрязнений во внутреннее пространство СРК. Коническая форма крышки предотвращает оседание посторонних предметов между крышкой и корпусом конвейера.
