Тип 500 502

Специальный проволочный конвейер для печей закалки, отжига, пайки до температуры 1150 °C

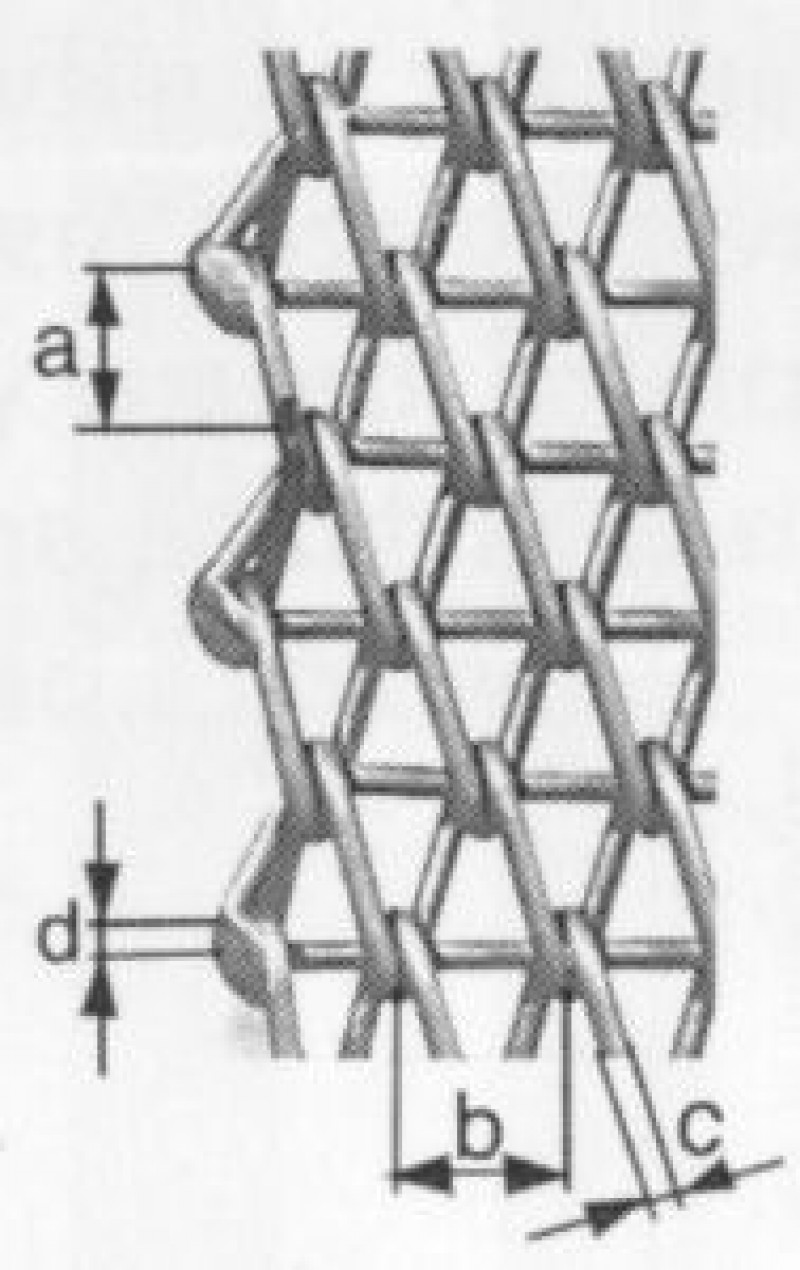

Чертёж с размерами

Тип 500 502


Описание исполнения

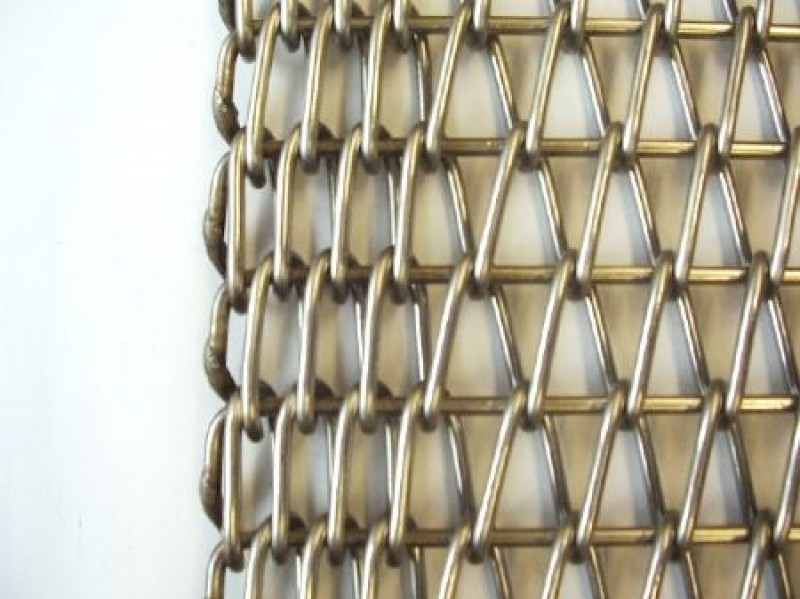

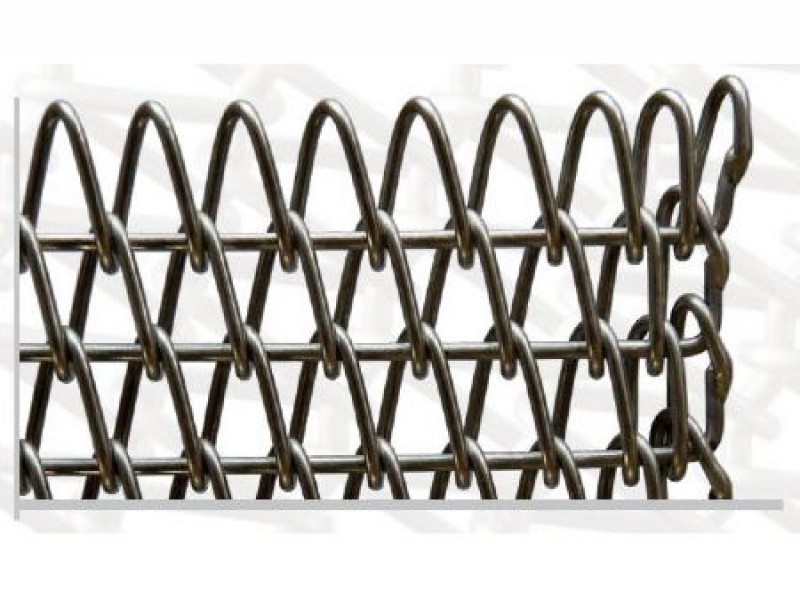

Конвейер изготовлен из односторонне свитой проволоки спирали (влево или вправо), которая взаимно переплетена. Эти спирали взаимно связаны поперечной проволокой, законченной сварным швом. Следующий вариант этого конвейера - конвейер со спаренной спиралью тип 502.

Свойства

  • конвейер предназначен для большого оборудования и высокой температуры

  • при похожих условиях срок службы больше по сравнению с конвейером типа 400

  • очень чувствителен при наладке и работе, подходит только для малых скоростей

Применение

В качестве транспортировочного конвейера в печах закалки и отпускания и для других видов термической обработки до температур 1150 °C.

Наиболее часто применяется в процессах:

  • спекание
  • твёрдая пайка

  • закалка
  • отпускание
  • отжиг



Технические данные

  • Шаг поперечной проволоки: 3,00 - 50,00 мм

  • Шаг проволоки спирали: 3.00 - 50,00 мм

  • Диаметр поперечной проволоки: 0,90 - 5,50 мм

  • Диаметр проволоки спирали: 0,60 - 5,50 мм

  • Стандартные материалы: нержавеющая сталь для высоких температур

  • Рабочая температура: до 1150 °C

  • Окончание краев: сварным швом (G)
