Тип 330 340 430 440

Конвейер для печей закалки и отпуска, проволочный конвейер для отжига и металлургии

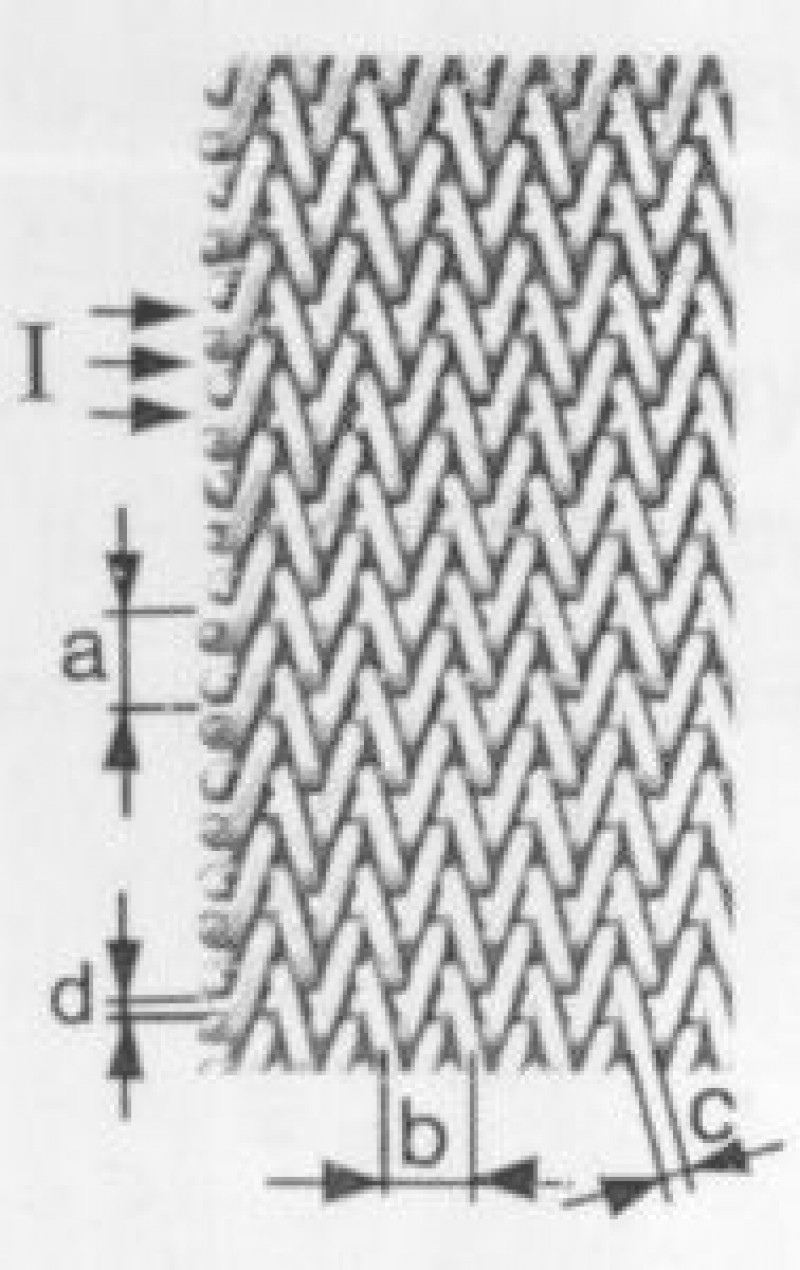

Чертёж с размерами

Тип 330 340 430 440

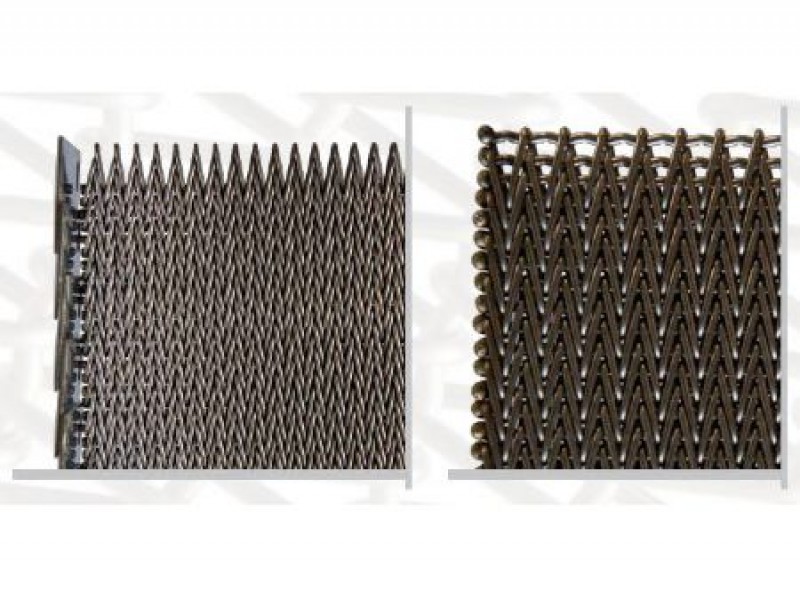

Описание исполнения тип 330 и 340

Конвейер изготовлен аналогично типу 300 из широко свитой проволоки спирали. Для получения максимальной плотности конвейера этот тип конвейера изготавливается так, что имеет больше поперечных проволок на единицу шага (3 или 4). Концы этой поперечной проволоки заканчиваются сваркой. Проволока спирали в этом случае имеет плоский профиль. Этот конвейер очень плотный и хорошо удерживает тепло.

Свойства

  • прямой ход конвейера
  • гладкая поверхность ленты, которая позволяет транспортировать изделия с малой контактной поверхностью
  • малая свободная поверхность конвейера, позволяющая транспортировать мелкие изделия

  • большая плотность конвейера позволяет хорошо аккумулировать и удерживать тепло
  • большой срок службы этих конвейеров

Применение

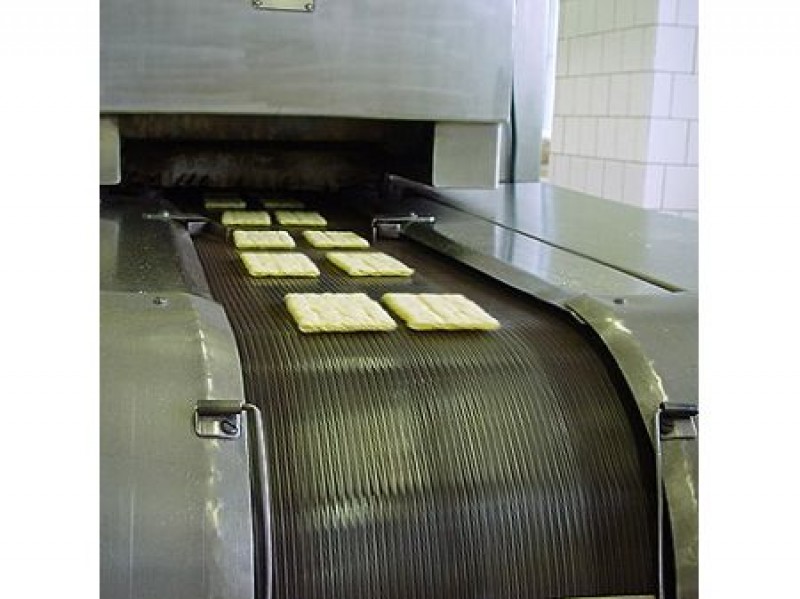

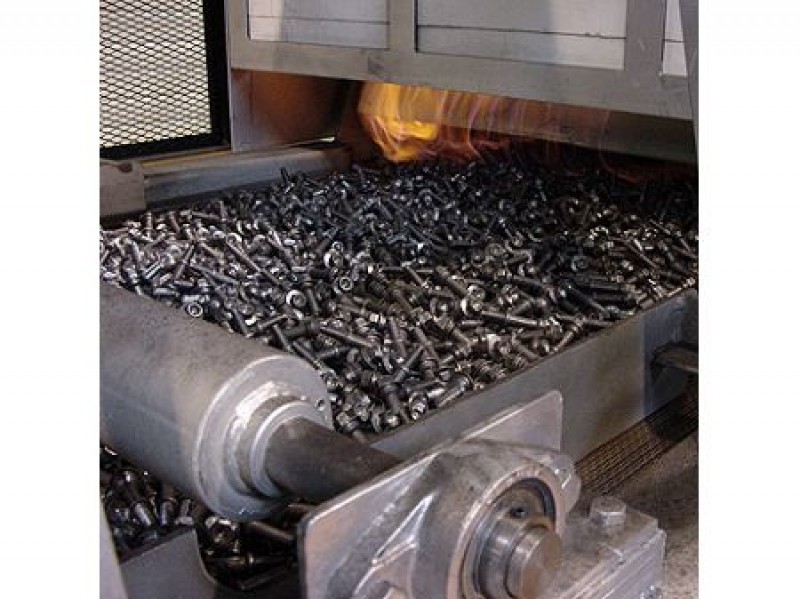

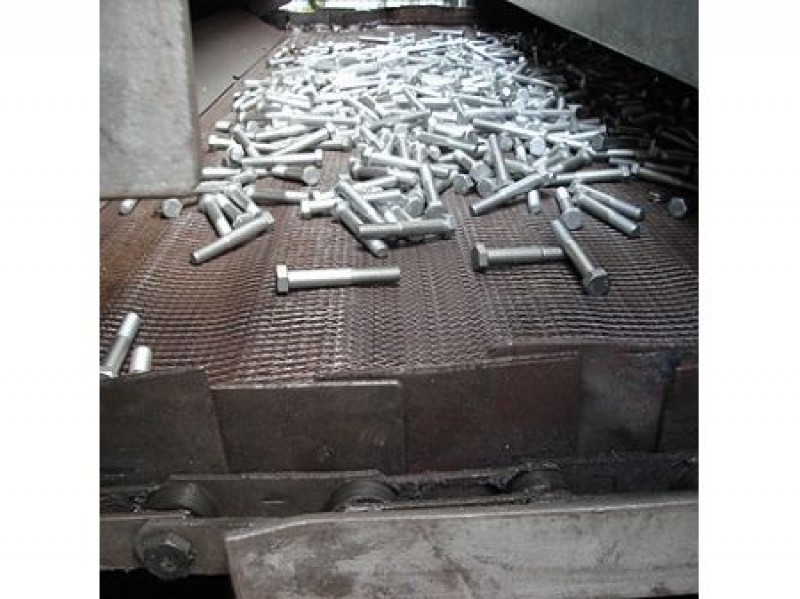

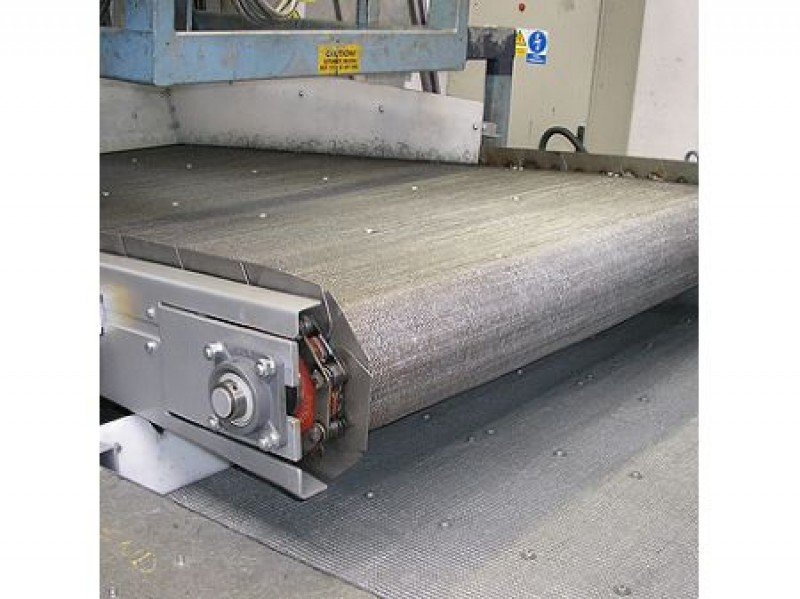

В качестве конвейера выгрузки на стекольных заводах, транспортного конвейера для печей закалки и отпуска, транспортного конвейера в пищевой промышленности, транспортного конвейера в электротехнической и машиностроительной промышленности и т.п.

Наиболее часто применяется в процессах:

  • спекание
  • твёрдая пайка

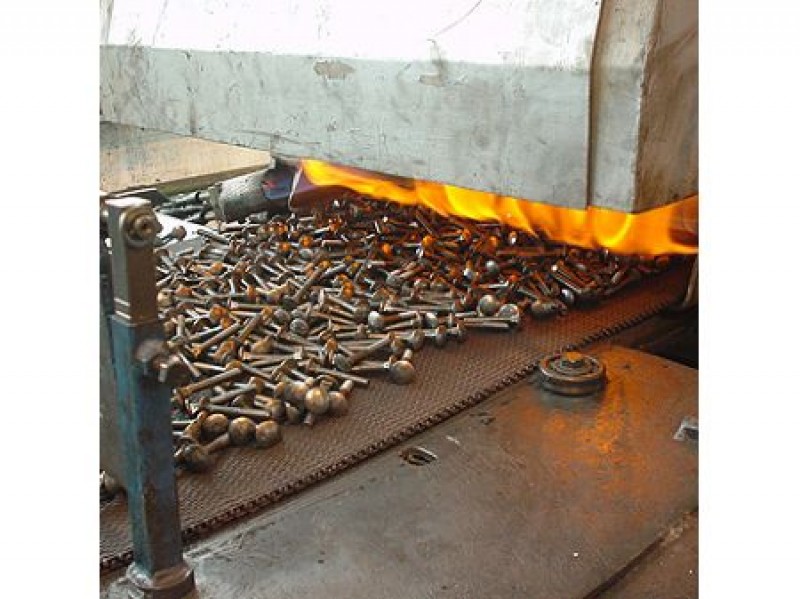

  • закалка
  • отпускание
  • отжиг
  • выпекание

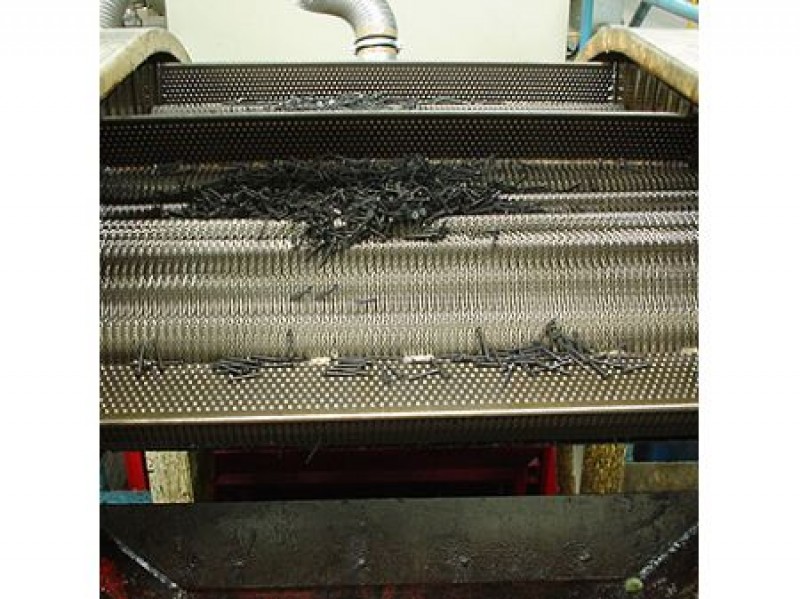

  • непрерывная транспортировка



Технические данные

  • Шаг поперечной проволоки: 5,50 - 17,00 мм

  • Шаг проволоки спирали: 4.50 - 9,10 мм

  • Диаметр поперечной проволоки: 1,20 - 2,20 мм

  • Размер проволок спирали: 1,20 x 0,70 - 2,00 x 0,75 мм

  • Количество поперечных проволок на единицу шага: 3 или 4
  • Стандартные материалы: полированная сталь, нержавеющая сталь, нержавеющая сталь для высоких температур
  • Рабочая температура: до 1150 °C

  • Окончание краев: сварным швом (G)



Описание исполнения тип 430 и 440

Конвейер изготовлен аналогично типу 400 из широко свитой проволоки спирали. Для получения максимальной плотности конвейера этот тип конвейера изготавливается так, что имеет больше поперечных проволок на единицу шага (3 или 4). Концы этой поперечной проволоки заканчиваются сваркой. Проволока спирали в этом случае имеет круглый профиль. Этот конвейер очень плотный и хорошо удерживает тепло.

Свойства

  • прямой ход конвейера

  • гладкая поверхность ленты, которая позволяет транспортировать изделия с малой контактной поверхностью
  • малая свободная поверхность конвейера, позволяющая транспортировать мелкие изделия

  • большая плотность конвейера позволяет хорошо аккумулировать и удерживать тепло
  • большой срок службы этих конвейеров

Применение

В качестве конвейера выгрузки на стекольных заводах, транспортного конвейера для печей закалки и отпуска, транспортного конвейера в пищевой промышленности, транспортного конвейера в электротехнической и машиностроительной промышленности и т.п.

Наиболее часто применяется в процессах:

  • спекание
  • твёрдая пайка
  • закалка

  • отпускание
  • отжиг

  • выпекание

  • непрерывная транспортировка



Технические данные

  • Шаг поперечной проволоки: 4,00 - 18,00 мм

  • Шаг проволоки спирали: 2.80 - 12,50 мм

  • Диаметр поперечной проволоки: 0,90 - 3,50 мм

  • Размер проволок спирали: 0,70 - 2,80 мм

  • Количество поперечных проволок на единицу шага: 3 или 4

  • Стандартные материалы: полированная сталь, нержавеющая сталь для высоких температур

  • Рабочая температура: до 1150 °C

  • Окончание краев: сварным швом (G)
