Тип 300

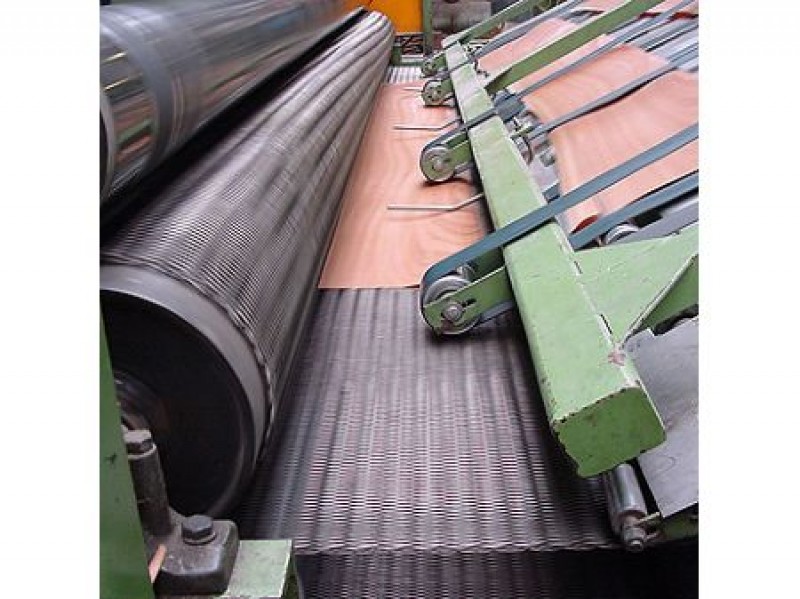

Охлаждающий конвейер в стекольных заводах, проволочный конвейер для сушки шпона, конвейер для пекарни

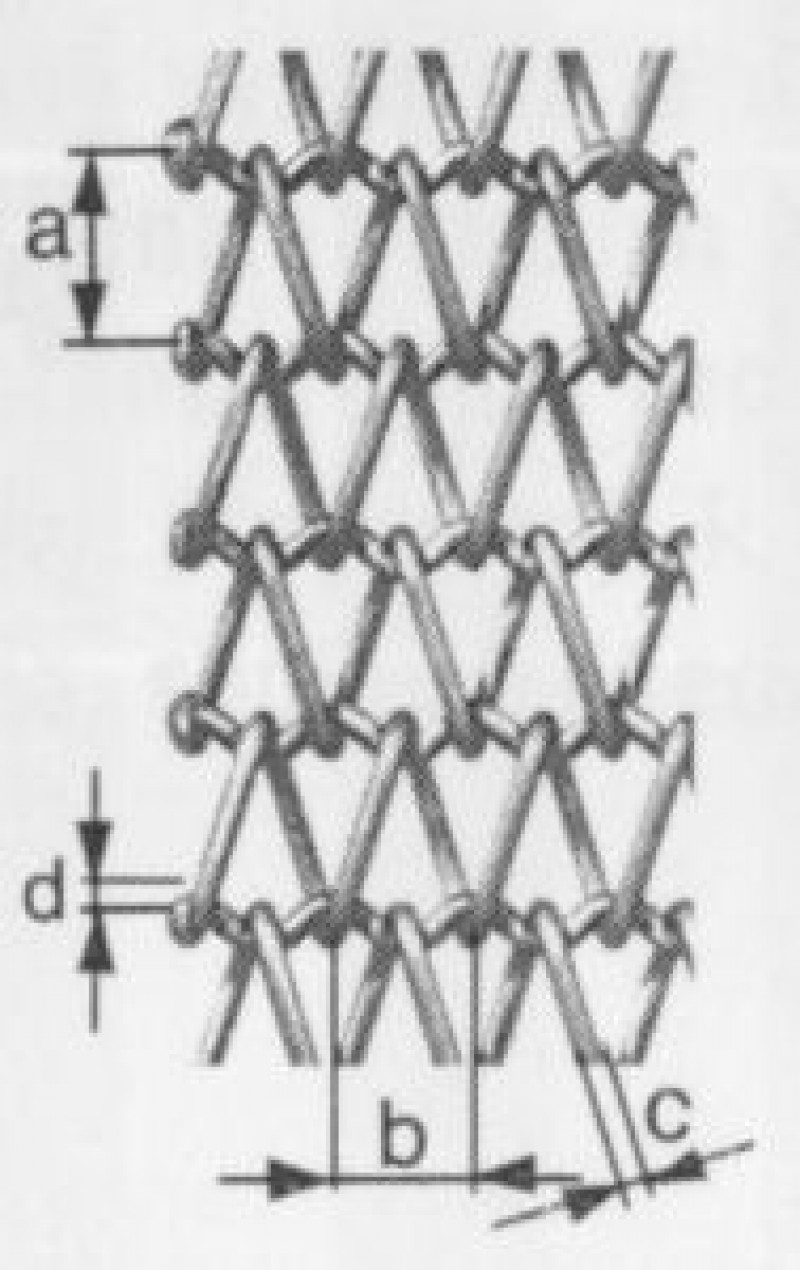

Чертёж с размерами

Тип 300


Описание исполнения

Конвейер изготавливается из широко свитой проволоки спирали плоского профиля. С чередованием влево и вправо скрученные спирали взаимно связаны волнистой поперечной проволокой. Концы этой поперечной проволоки заканчиваются сваркой или петлей. Стандартный способ окончания конвейера - сваркой, по желанию для выбранных типов - петлёй или загибанием. Волнистая поперечная проволока позволяет сохранить первоначальную структуру конвейера после натяжения, так как предотвращает смещение проволок спирали.

Свойства

  • прямой ход конвейера

  • гладкая поверхность ленты, которая позволяет транспортировать изделия с малой контактной поверхностью
  • большая свободная площадь конвейера позволяет стирать или сушить изделия на конвейере
  • большой срок службы этих конвейеров
  • относительно низкая цена по сравнению с остальными типами конвейеров
  • не самое лучшее решение для транспортировки изделий, которые оставляют следы на конвейере, которые потом засоряют конвейер и ухудшают его функциональность

Применение

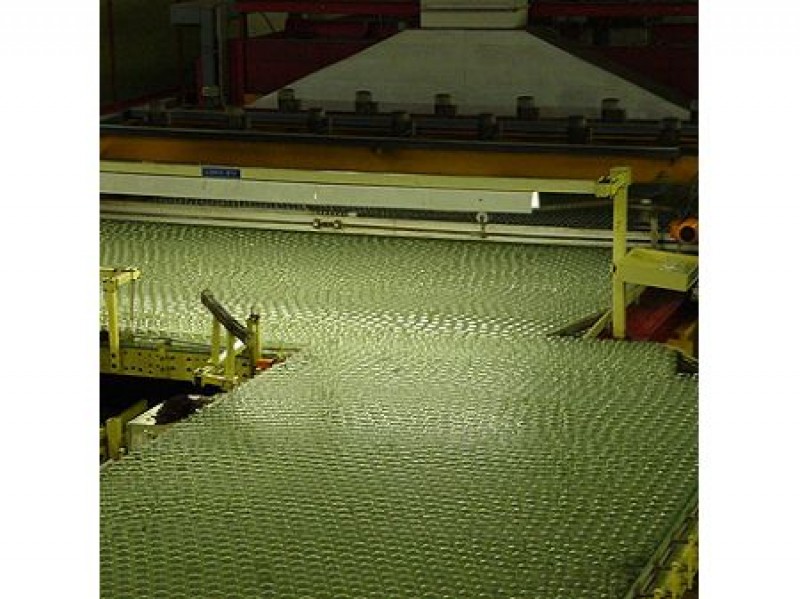

В качестве охлаждающего конвейера в стекольных и керамических производствах, транспортировочного конвейера в кондитерской и шоколадной промышленности, охлаждающего конвейера в химической промышленности, сушильного конвейера деревообрабатывающей промышленности и т.п.

Наиболее часто применяется в процессах:

  • охлаждение
  • сушка
  • непрерывная транспортировка
  • декоративные цели

Технические данные

  • Шаг поперечной проволоки: 4,30 - 50,80 мм

  • Шаг проволоки спирали: 4.00 - 33,00 мм

  • Диаметр поперечной проволоки: 1,20 - 8,00 мм
  • Размер проволок спирали: 1,20 x 0,70 - 4,00 x 2,00 мм

  • Стандартные материалы: полированная сталь, нержавеющая сталь для высоких температур

  • Рабочая температура: до 750 °C

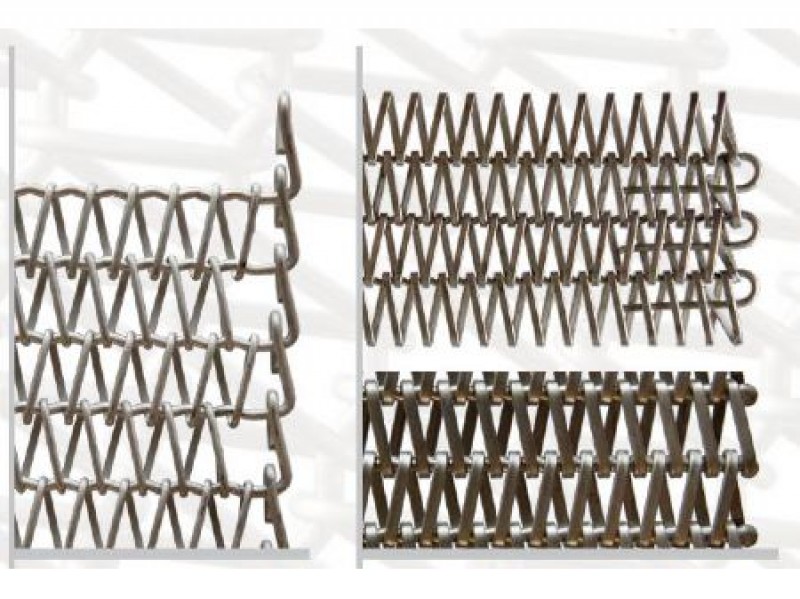

  • Окончание краев: сварным швом (G), петлёй (S)
