Тип 400

Проволочный конвейер для пайки, закалки, отпуска, отжига, запекания, сушки и декоративных целей

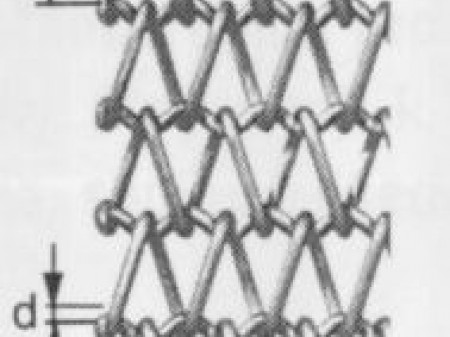

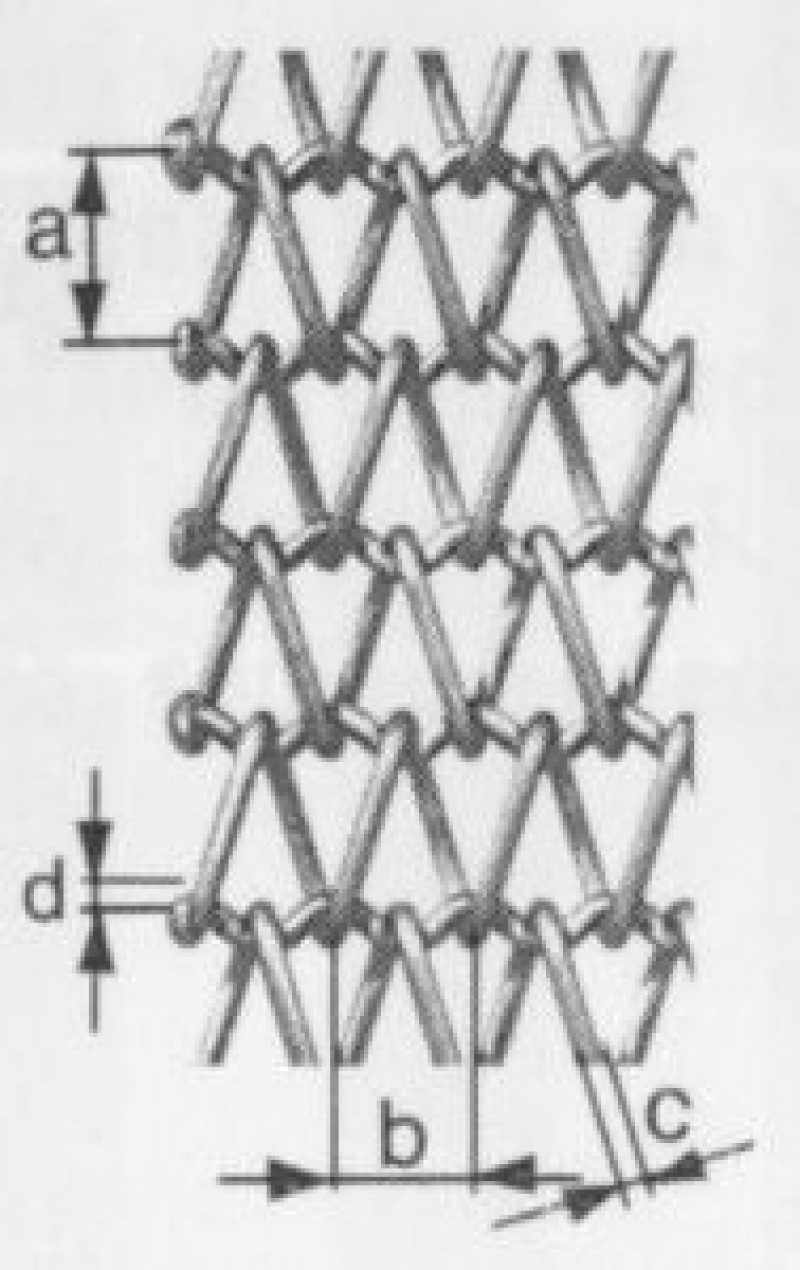

Чертёж с размерами

Тип 400


Описание исполнения

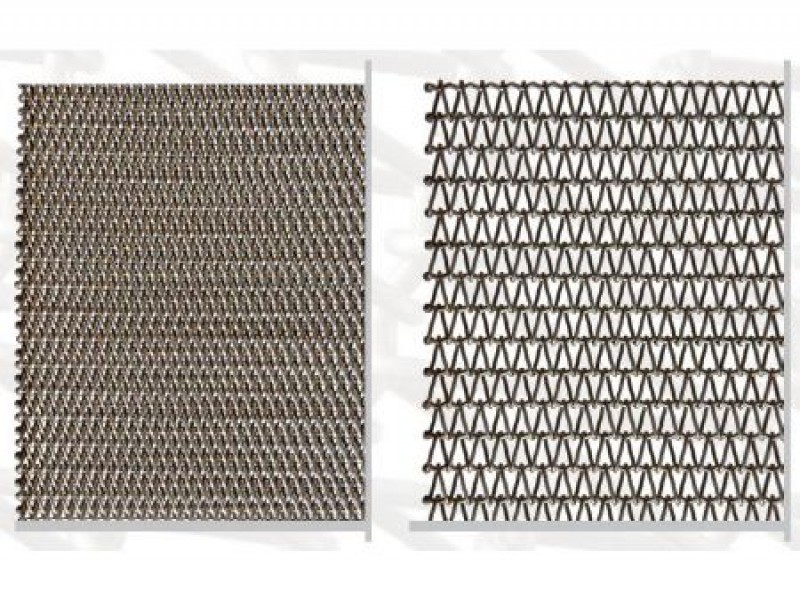

Конвейер изготовлен из широко свитой проволоки спирали круглого профиля. С чередованием влево и вправо скрученные спирали взаимно связаны волнистой поперечной проволокой. Концы этой поперечной проволоки заканчиваются сваркой или петлей. Стандартный способ окончания конвейера - сваркой, по желанию для выбранных типов - петлёй или загибанием. Волнистая поперечная проволока позволяет сохранить первоначальную структуру конвейера после натяжения, так как предотвращает смещение проволок спирали.

Свойства

  • прямой ход конвейера

  • наиболее распространенный и используемый тип конвейера

  • большая свободная площадь позволяет стирать или сушить изделия на конвейере

  • большой срок службы этих конвейеров

  • относительно низкая цена по сравнению с остальными типами конвейеров

  • не самое лучшее решение для транспортировки изделий, которые оставляют следы на конвейере, которые потом засоряют конвейер и ухудшают его функциональность

Применение

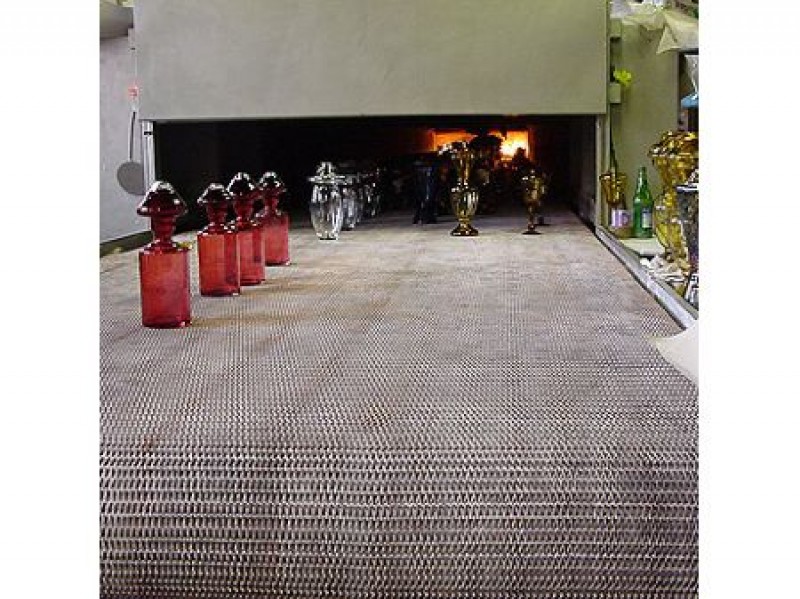

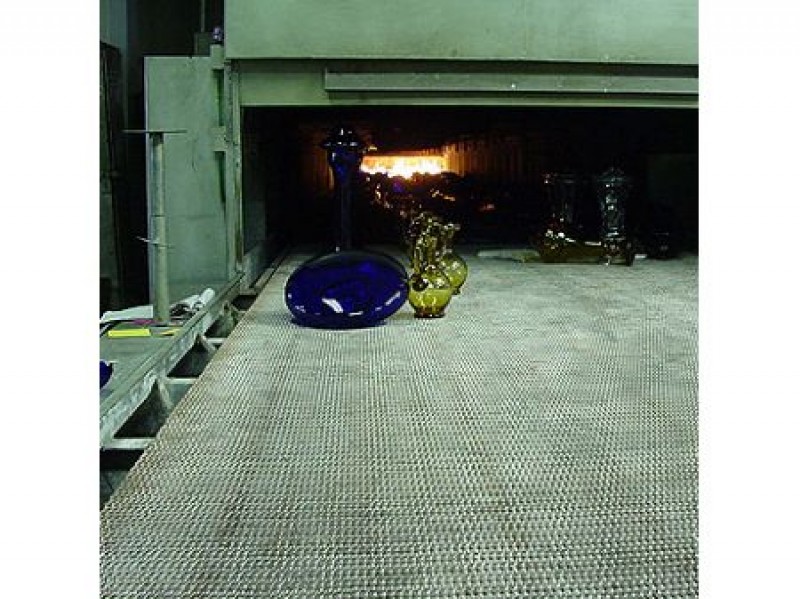

В качестве охлаждающего конвейера в стекольных и керамических производствах, транспортировочного конвейера в кондитерской и шоколадной промышленности, транспортировочного конвейера в химической промышленности, моющего конвейера при производстве напитков и консервов, сушильного конвейера в деревообрабатывающей промышленности, транспортировочного конвейера при упковке в плёнку и т.п.

Наиболее часто применяется в процессах:

  • спекание
  • твёрдая пайка

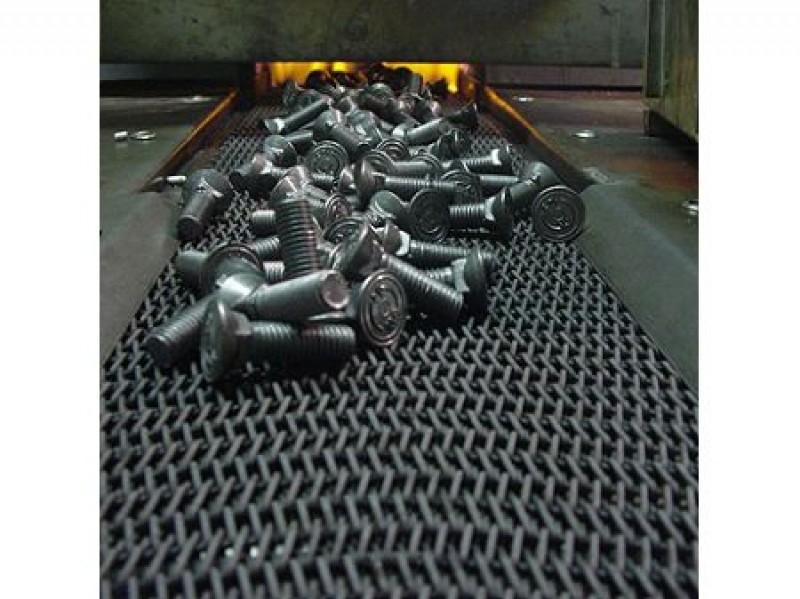

  • закалка

  • отпускание
  • отжиг

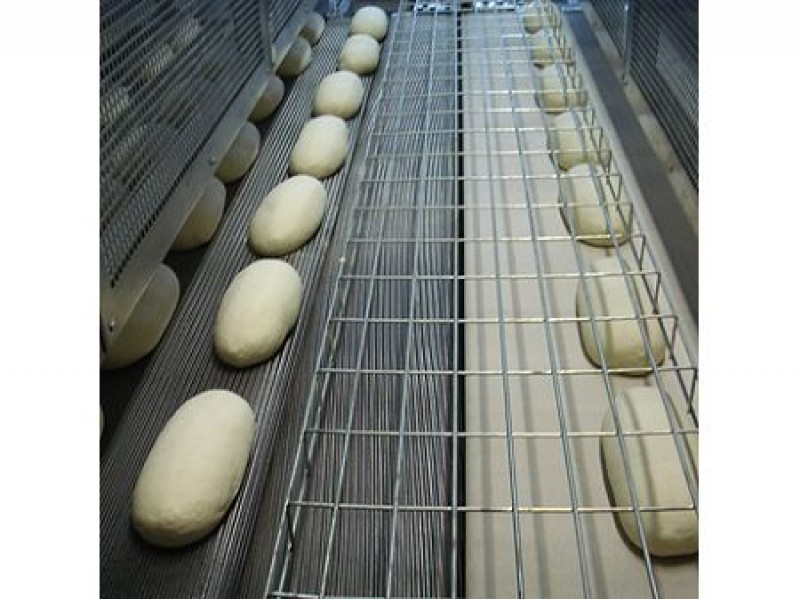

  • выпекание
  • жарка

  • охлаждение

  • сушка

  • стирка
  • непрерывная транспортировка

  • упаковка

  • декоративные цели



Технические данные

  • Шаг поперечной проволоки: 4,00 - 86,00 мм

  • Шаг проволоки спирали: 3.00 - 50,00 мм

  • Диаметр поперечной проволоки: 1,00 - 8,00 мм

  • Диаметр проволоки спирали: 0,80 - 6,00 мм

  • Стандартные материалы: полированная сталь, нержавеющая сталь для высоких температур

  • Рабочая температура: до 1150 °C

  • Окончание краев: сварным швом (G), петлёй (S)
