Тип 200

Конвейер для печей в пекарнях, проволочный конвейер для металлургии, закалки, отжига

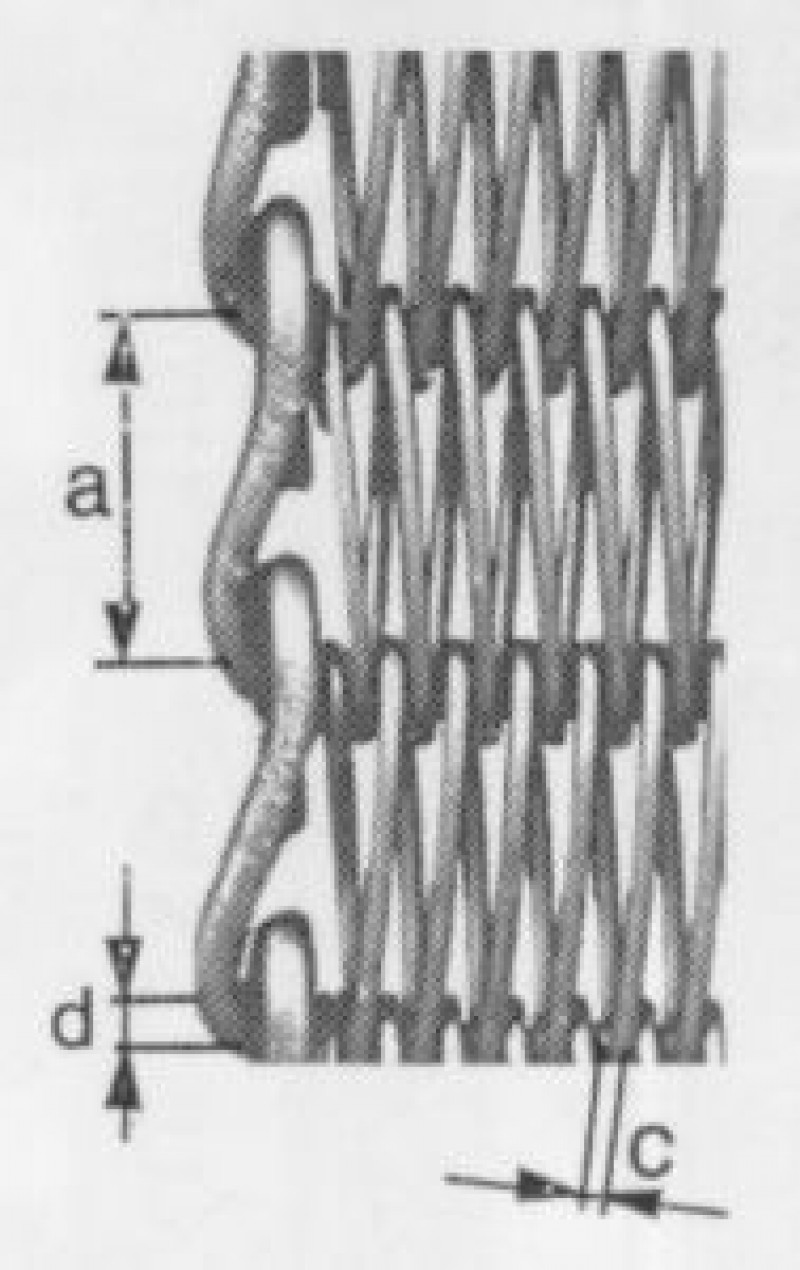

Чертёж с размерами

Тип 200


Описание исполнения

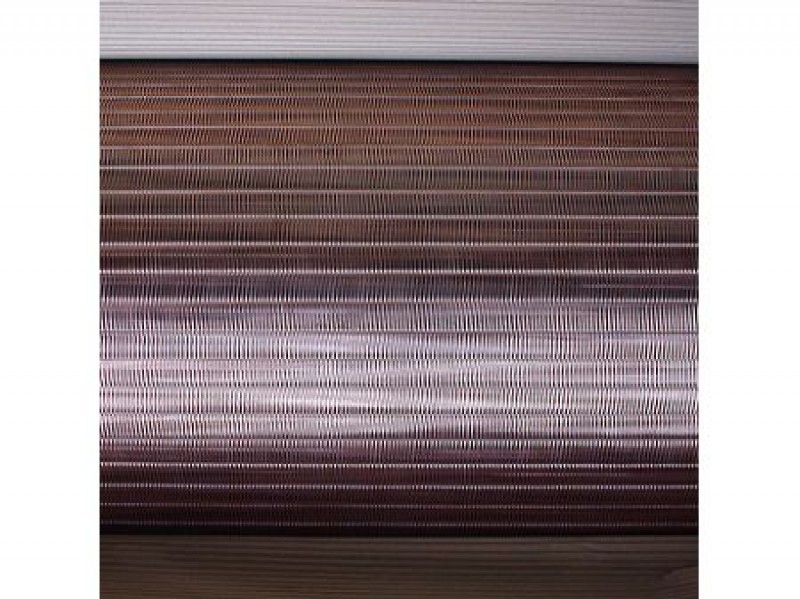

Конвейер изготавливается из плотно свитой проволоки спирали круглого профиля. С чередованием влево и вправо скрученные спирали взаимно связаны перпендикулярной поперечной проволокой. Концы этой поперечной проволоки заканчиваются или петлёй, или загибанием внутрь полосы, или сварным швом. Способ окончания обычно выбирается в зависимости от диаметра поперечной проволоки, для более тонкой проволоки петлёй или загибанием, для более толстой - сварным швом.

Свойства

  • прямой ход конвейера

  • большая плотность ленты позволяет транспортировать мелкие изделия
  • большой срок службы этих лент

  • доработка поперечной проволоки рифлением, предотвращающим смещение прутка спирали по поперечной проволоке
  • возможность уплощения поперечных прутков на краю конвейера при окончании краёв петлей (S)
  • не подходят для транспортировки изделий, которые оставляют следы на ленте, они потом засоряют ленту и ухудшают её функциональность

Применение

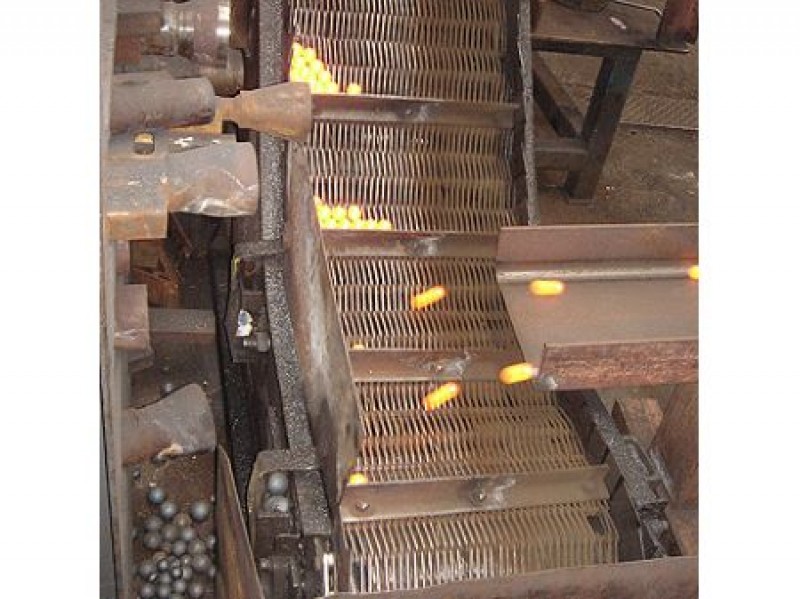

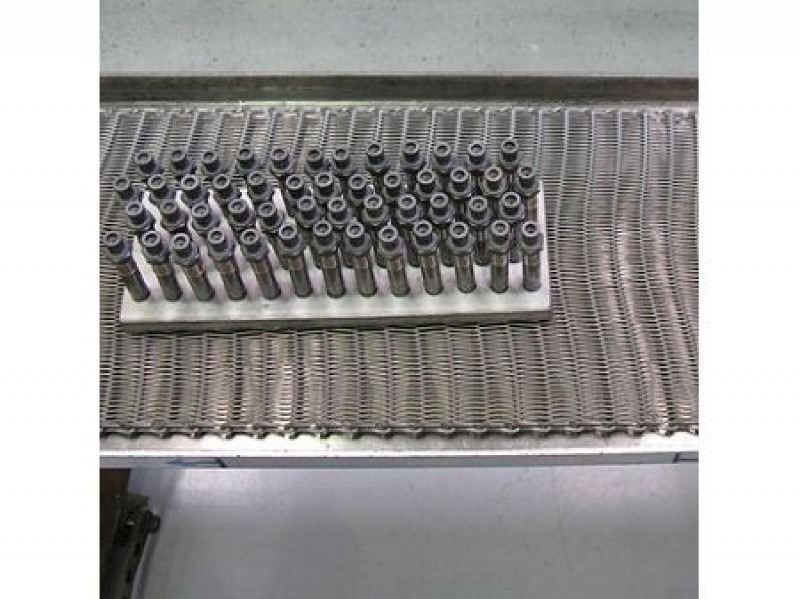

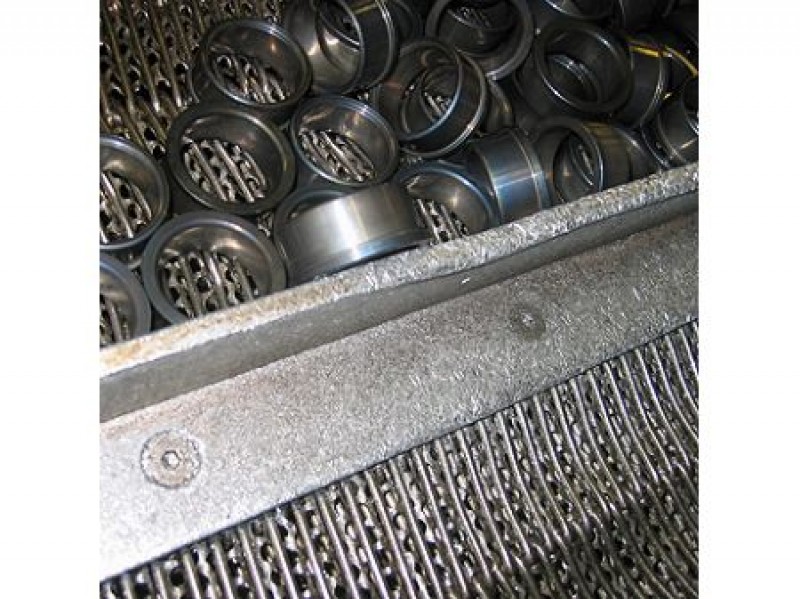

Прежде всего как хлебопекарный конвейер для хлебопекарных печей, конвейер для мойки фруктов и овощей, охлаждающий конвейер в кондитерской и шоколадной промышленности, конвейер в химической промышленности, охлаждающий конвейер для резиновых и пластмассовых изделий, конвейер для горячих отливок, конвейер для печей закалки и отпуска и т.п.

Чаще всего применяется в процессах:

  • спекание
  • твёрдая пайка
  • закалка
  • отпускание
  • отжиг
  • выпекание
  • жарка
  • охлаждение
  • сушка
  • стирка
  • непрерывная транспортировка
  • упаковка



Технические данные

  • Шаг поперечной проволоки: 8,00 - 50,80 мм

  • Шаг проволоки спирали: не указывается (прибл. 1,5 диаметра проволоки спирали)
  • Диаметр поперечной проволоки: 1,50 - 8,00 мм

  • Диаметр проволоки спирали: 0,80 - 5,00 мм
  • Стандартные материалы: полированная сталь, нержавеющая сталь для высоких температур

  • Рабочая температура: до 1150 °C

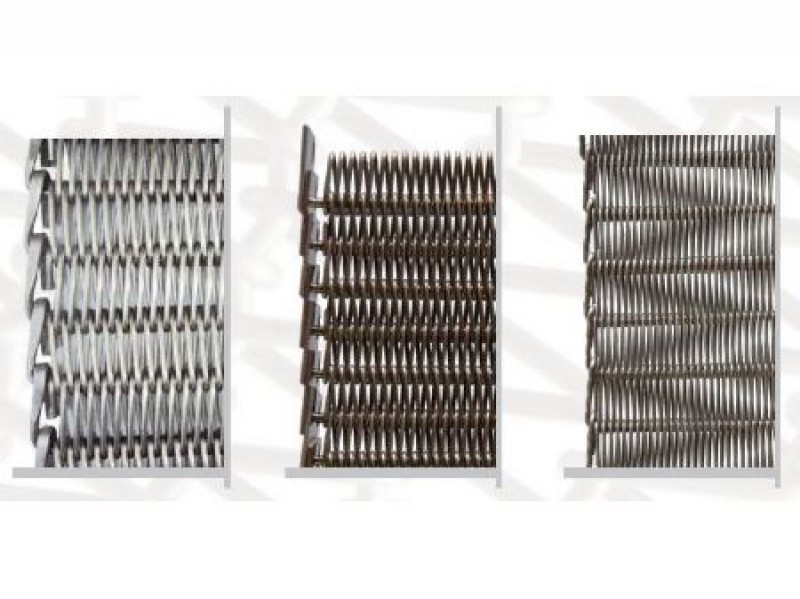

  • Окончание края: петлёй (S), загибанием (U), сварным швом (G)
